UMD 701
Fließtext

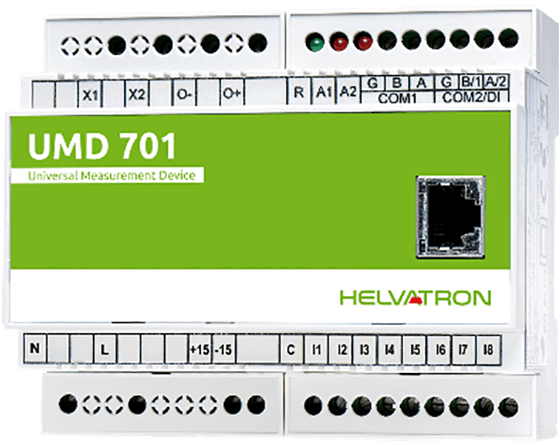

Das UMD 701 ist ein kompaktes Netzqualitätsmessgerät mit Datenlogger zur Montage auf der DIN Hutschiene. Es misst 8-kanalig AC/ DC Ströme und Spannungen und die Arbeit in Klasse 0,2s, sowie die Oberschwingungen bis zur 50sten Harmonischen. Es bildet optional die Netzqualität nach ISO 50160, IEC 61000-4-30 EN 61557-12 ab. Das UMD 701 besitzt einen grossen 512MB Speicher. Über die Ethernet-Schnittstelle kann auf das Gerät zugegriffen, und über den dazugehörigen Webserver Live-Messwerte über den Webbrowser betrachtet werden. Damit sind auch Internetprotokolle wie z.B. Modbus TCP einlesbar und es lassen sich SPS- Systeme und Gebäudeleitsysteme einfach anbinden. Digitale Ein-/Ausgänge und eine serielle RS485-Schnittstelle sind integriert. Die Messung erfolgt über JS-Stromwandler (100mA). Das UMD 701 kann auch mit M-Bus-Interface alternativ zur Ethernet-Schnittstelle ausgestattet werden.

DIGITALE EIN- UND AUSGÄNGE
Digitale Ein- und Ausgänge
Die digitalen Ein- und Ausgänge bieten vielfältige Funktionen und werden via ENVIS Software über RS485 oder TCP/IP konfiguriert.
Typische Funktionen der Digital I/O‘s sind Grenzwertüberwachung für Strom, Spannung, Wirk- und Blindleistung, S0 Impulsausgang für Wirk- oder Blindenergie oder Tarifumschaltung. Die Impulsrate pro kWh und kvarh ist einstellbar.
Einsatz
Einsatz
Das Gerät wird zur Überwachung von DC Motoren, PV Systemen und zur Fehlerstrommessung in Rechenzentren und in der Gebäudeautomation eingesetzt.
Kompatibilität
Kompatibilität
Wir erstellen und aktualisieren unsere Kompatibilitätslisten mit grösstmöglicher Sorgfalt. Bitte kontaktierten Sie unseren Support um die Kompatibilität mit bestehenden Anlagen zu überprüfen.
10.01.6004HUMD 701 mit RS485 (Modbus RTU) und Ethernet (Webserver und Modbus TCP)
Messung
Spannung (ULL;ULN):
U1; U2; U3, UN, U12; U23; U31 Kl.0,2
Strom:
IL1; IL2; IL3 Kl.0,2
Leistung:
Wirk/Blindleistung Import/Export pro Phase L1; L2; L3 ; pro Tarif T1; T2; T3
Wirkleistung:
P1; P2; P3; PN; 3P Import; Export , Gesamt Kl.1
Blindleistung:
Q1, Q2, Q3; QN; 3Q Kl.1
Scheinleistung:
S1; S2 ; S3; SN; 3S Kl.1
Harmonische Verzerrungsleistung:
D1; D2; D3; DN
Leistungsfaktor ;cos phi:
PF1,PF2,PF3; PFN, PF, cos phi1,cos phi2, cos phi3 KL.0,5
Symetrie:
0; +; -
Oberschwingung Spannung:
THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 Kl.2
Oberschwingung Strom:
THDI1; THDI2; THDI3; THDIN Kl.2
Harmonische je Ordnung:
1. bis 50. für U/I/ Winkel
Klirrfaktor:
U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh;
Frequenz:
f Kl.0,05
Wirkarbeit kWh:
4 Quadranten Messung Import/ Export pro Phase ; pro Tarif; Gesamt Kl. 0,5s
Blindarbeit kvarh:
4 Quadranten Messung Import/ Export pro Phase ; pro Tarif; Gesamt Kl. 2
Flicker:
F1
Datenlogger
Archiv:
ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; Status I/O
Zählerwertei:
Wirk/Blindleistung Import/Export pro Phase L1; L2; L3 ; pro Tarif T1; T2; T3
Spannungseinbrüche:
Option Firmware PQ
Wellenform Recorde:
Option General Oscilogram
Weitere Funktionen
Alarme:
Logik; Grenzwerte für Über/Unter- U; -I; P; Q; S; ungleich bel. ;THD; cos phi; f
I/O:
Option:2 Digital Eingänge/ 2Ausgänge Umax:30V DC I:8mA bei 24V DC; Relais
Speicher:
512 MB Flash
Aufzeichnungszeitraum:
sec; min; h; Tage; Monat; Jahr
Kommunikation:
RS485 Modbus; Ethernet 10MBit/s; USB 2.0 Option M-Bus
elektrischer Anschluss
Versorgungsspannung:
U:75 ÷ 510V DC/ 80 ÷ 350V AC
Versorgungsspannung:
U:10..36V DC/10V ÷ 26V AC
Versorgungsspannung:
U:20 ÷ 75V DC/20 ÷ 50V AC
Leistungsaufnahme:
7VA/3W
Überspannungskategorie:
CAT III/300V
Messbereiche
Nenn-Spannung:
0-500V AC
Überlast dauernd:
1300V AC
Impedanz:
2,7MOhm
Nenn-Strom:
1/5A; 100mA
Überstrom:
1,2X In
Abtastrate:
6,4kHz
PQ Auswertung:
EN5160
Umgebungsbedingungen
Temperaturbereich Betrieb:
T:-25°C ÷ 60°C
Temperaturbereich Lager:
T:-40°C ÷ 85°C
Elektromagnetische Verträglichkeit
Abstrahlung:
EN 61000-4-2 ÷ -3 ÷ -4 ÷ -5 ÷ -6 ÷ -11
Einstrahlung:
EN55011 Kl.a EN55022 Kl.A
Schutzart:
IP20
Maße:
105x90x58mm (BxHxT)
