UMD 807E / EL
Fließtext

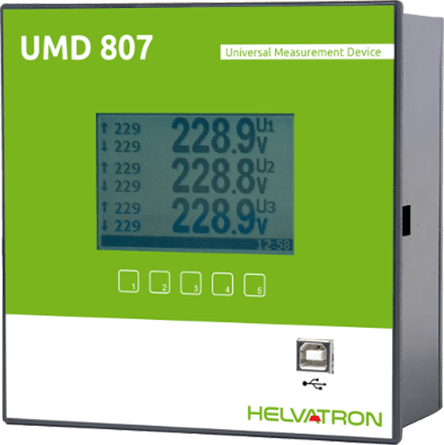

Das UMD 807E ist ein Einbau-Netzqualitätsmessgerät zur Montage in der Fronttafel 144x144. Es misst 3-phasig Strom und Spannung mit bis zu 3 Tarifen im 6-Quadranten-Betrieb in Klasse 0,2 und damit die Wirkenergie in Klasse 0,5 sowie alle üblichen Netzgrössen, z.B. Oberschwingungen bis zur 50sten Harmonischen. Es kann sowohl in 400 V, 690V als auch in IT Netzen eingesetzt werden. Es kann über Stromwandler mit N/5A und N/1A sowie über Rogowskispulen (333mV)angeschlossen werden. Es bildet die Netzqualität nach ISO 50160, IEC 61000-4-30, EN 61557-12 und EN 62053-22 ab und verfügt über einen großen 512MB Speicher. Über die Ethernet-Schnittstelle und den frontseitigen Mini-USB-Anschluss kann auf das Gerät zugegriffen werden. Damit sind auch Internetprotokolle wie z.B. Modbus TCP einlesbar und es lassen sich SPS- und Gebäudeleitsysteme einfach anbinden. Analoge und Digitale Ein-/Ausgänge, sowie eine RS485-Schnittstelle ist genauso wie ein Betriebsstundenzähler integriert. Die Abtastfrequenz beträgt 6,4kHz.
DIGITALE EIN- UND AUSGÄNGE
Digitale Ein- und Ausgänge
Die digitalen Ein- und Ausgänge bieten vielfältige Funktionen und werden via ENVIS Software über RS485 oder TCP/IP konfiguriert. Typische Funktionen der Digital I/O‘s sind Grenzwertüberwachung für Strom, Spannung, Wirk- und Blindleistung, S0 Impulsausgang für Wirk- oder Blindenergie oder Tarifumschaltung.
Die Impulsrate pro kWh und kvarh ist einstellbar.
Als optionale Firmware-Module zur Auswertung der Spannungsqualität nach EN50160 steht das PQ S Modul zur Verfügung.
Mit dem Firmware-Modul PQ Go werden Oszilloskopfunktionen für Strom und Spannung aktiviert und Triggersignale für Grenzwertereignisse eingestellt. Das RCS Modul unterstützt die Rundsteuersignalerkennung.
Einsatz
Einsatz
Das UMD 807 E ist ein hochwertiges Fronttafeleinbaumessgerät mit Netzwerkanschluss für Trafostationen und NSHV.
Es wird zur kontinuierlichen Überwachung der Spannungsqualität in Hauptverteilungen und Trafostationen eingesetzt.
Kompatibilität
Kompatibilität
Wir erstellen und aktualisieren unsere Kompatibilitätslisten mit grösstmöglicher Sorgfalt. Bitte kontaktierten Sie unseren Support um die Kompatibilität mit bestehenden Anlagen zu überprüfen.
11.07.1110HUMD 807E mit RS485, Ethernet und Modbus-Master Funktion
11.07.1107H UMD 807EL mit RS485 und Ethernet
Softwaremodul
Artikelnummer Bezeichnung53.21.1340H PQ GO-Oszilloskop Funktion
54.21.1340H PQ S-DIn En 50160
Messung
Spannung (ULL;ULN):
U1; U2; U3, U12; U23; U31 Kl.0,2
Strom:
IL1; IL2; IL3 Kl.0,2
Leistung:
Wirk/Blindleistung Import/Export pro Phase L1; L2; L3 ; pro Tarif T1; T2; T3
Wirkleistung:
P1; P2; P3; 3P Import; Export , Gesamt Kl.0,5
Blindleistung:
Q1, Q2, Q3; 3Q Kl.1
Scheinleistung:
S1; S2 ; S3; 3S Kl.0,5
Harmonische Verzerrungsleistung:
D1; D2; D3
Leistungsfaktor ;cos phi:
PF1,PF2,PF3; PFN, PF, cos phi1,cos phi2, cos phi3 KL.0,5
Symetrie:
0; +; -
Oberschwingung Spannung:
THDU1; THDU2; THDU3; THDU12; THDU23; THDU31 Kl.2
Oberschwingung Strom:
THDI1; THDI2; THDI3; Kl.2
Harmonische je Ordnung:
1. bis 50. für U/I/ Winkel
Klirrfaktor:
U1fh; U2fh; U3fh; I1fh; I2fh; I3fh;
Frequenz:
f Kl.0,02
Wirkarbeit kWh:
4 Quadranten Messung Import/ Export pro Phase ; pro Tarif; Gesamt Kl. 0,5s
Blindarbeit kvarh:
4 Quadranten Messung Import/ Export pro Phase ; pro Tarif; Gesamt Kl. 2
Flicker:
F1
Datenlogger
Archiv:
ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; Status I/O
Zählerwerte:
Wirk/Blindleistung Import/Export pro Phase L1; L2; L3 ; pro Tarif T1; T2; T3
Weitere Funktionen
Alarme:
Logik; Grenzwerte für Über/Unter- U; -I; P; Q; S; ungleich bel. ;THD; cos phi; f
Digitale I/O:
4 Digital Eingänge/4 Relais Ausgänge
Analoge I/O:
2 AI 4...20mA; 1x PT100
Speicher:
512 MB Flash
Aufzeichnungszeitraum:
sec; min; h; Tage; Monat; Jahr
Kommunikation:
RS485 Modbus; Ethernet 10MBit/s; USB 2.0
elektrischer Anschluss
Versorgungsspannung:
U:75V...500V AC
Versorgungsspannung:
U:90V...600V DC
Leistungsaufnahme:
5VA/5W
Überspannungskategorie:
CAT III/300V
Messbereiche
Nenn-Spannung:
0-620V AC(230V AC); 0-310V AC (100V AC); 0-865V AC (400V)
Überlast dauernd:
1300V AC
Impedanz:
3,9MOhm
Nenn-Strom:
1/5A; 100mA
Überstrom:
1,2X In
Abtastrate:
6,4kHz
PQ Auswertung:
EN5160 ; EN61000-4-30
Umgebungsbedingungen
Temperaturbereich Betrieb:
T:-25°C ÷ 60°C
Temperaturbereich Lager:
T:-40°C ÷ 85°C
Elektromagnetische Verträglichkeit
Abstrahlung:
EN 61000-4-2 ÷ -3 ÷ -4 ÷ -5 ÷ -6 ÷ -11
Einstrahlung:
EN55011 Kl.a EN55022 Kl.A
Schutzart:
IP54
Maße:
96x96mm (BxH)
Firmware Optionen:
Oszilloskope:
Option Go
Netzqualität EN50160:
Option PQS
Rundensteuersignalerkennung:
Option RCS
Gateway:
Option ModbusMaster
