UMD 709 | UMD 710
Fließtext

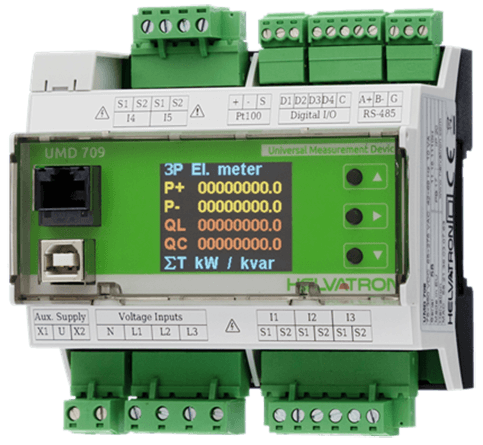

Das UMD 709/710A ist ein kompaktes High-End Netzqualitätsmessgerät zur Montage auf der DIN Hutschiene. Es misst 4-phasig Strom und Spannung mit bis zu 3 Tarifen im 6-Quadranten-Betrieb in Klasse 0,05 und damit die Arbeit in Klasse 0,2s, sowie alle üblichen Netzgrößen, z.B. Oberschwingungen bis zur 128sten Harmonischen.
Mit dem 5ten Anschluss können Fehlerströme kontinuierlich gemessen werden.
Das Gerät bildet die Netzqualität nach EN 50160, Class A EN 61000-4-30*, EN 61557-12, EN 62053-22 ab und ist nach Klasse A* zertifiziert. Es besitzt einen großen 512MB Speicher. Über die Ethernet-Schnittstelle kann auf das Gerät zugegriffen, und über den dazugehörigen Webserver Live-Messwerte über den Webbrowser betrachtet werden. Damit sind auch Internetprotokolle wie Modbus TCP, NTP einlesbar und es lassen sich SPS- Systeme und Gebäudeleitsysteme einfach anbinden.
DIGITALE EIN- UND AUSGÄNGE
Digitale Ein- und Ausgänge
Digitale Ein-/Ausgänge sowie eine serielle RS485-Schnittstelle sind integriert.
Mit dem Firmware-Modul Go werden Oszilloskopfunktionen für Strom und Spannung aktiviert und Triggersignale für Grenzwertereignisse eingestellt. Mit dem Softwaremodul PQ A wird die Spannungsqualität kontinuierlich aufgezeichnet und ausgewertet.*
* nur beim UMD 710A, im Lieferumfang inklusive
Einsatz
Einsatz
Das Gerät wird zur kontinuierlichen Überwachung der Spannungsqualität in Rechenzentren; Gebäuden oder bei Energieversorgern eingesetzt.
Weiterhin wird das UMD 709/ 710A mit einem entsprechenden Fehlerstromwandler zur Erfassung von Fehlerströmen / Differenzströmen eingesetzt.
Kompatibilität
Kompatibilität
Wir erstellen und aktualisieren unsere Kompatibilitätslisten mit grösstmöglicher Sorgfalt. Bitte kontaktierten Sie unseren Support um die Kompatibilität mit bestehenden Anlagen zu überprüfen.
Artikelnummer Bezeichnung
11.15.2110HUMD 709 mit RS485 und Ethernet
12.16.2110HUMD 710 Netzanalyse Klasse A mit RS485 und Ethernet
Messung
Spannung (ULL;ULN):
U1; U2; U3, UN, U12; U23; U31 Kl.0,5
Strom:
IL1; IL2; IL3; ILN; Kl.0,5
Leistung:
Wirk/Blindleistung Import/Export pro Phase L1; L2; L3 ; pro Tarif T1; T2; T3
Wirkleistung:
P1; P2; P3; PN; 3P Import; Export , Gesamt Kl.0,5
Blindleistung:
Q1, Q2, Q3; QN; 3Q Kl.1
Scheinleistung:
S1; S2 ; S3; SN; 3S Kl.1
Harmonische Verzerrungsleistung:
D1; D2; D3; DN
Leistungsfaktor ;cos phi:
PF1,PF2,PF3; PFN, PF, cos phi1,cos phi2, cos phi3 KL.0,5
Symetrie:
0; +; -
Oberschwingung Spannung:
THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 Kl.1
Oberschwingung Strom:
THDI1; THDI2; THDI3; THDIN Kl.1
Harmonische je Ordnung:
1. bis 128. für U/I/ Winkel
Klirrfaktor:
U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh;
Frequenz:
f Kl.0,02
Wirkarbeit kWh:
4 Quadranten Messung Import/ Export pro Phase ; pro Tarif; Gesamt Kl. 0,2s
Blindarbeit kvarh:
4 Quadranten Messung Import/ Export pro Phase ; pro Tarif; Gesamt Kl. 2
Flicker:
F1
Datenlogger
Archiv:
ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; Status I/O
Zählerwertei:
Wirk/Blindleistung Import/Export pro Phase L1; L2; L3 ; pro Tarif T1; T2; T3
Spannungseinbrüche:
Ja
Wellenform Recorde:
Option General Oscilogram
Weitere Funktionen
Alarme:
Logik; Grenzwerte für Über/Unter- U; -I; P; Q; S; ungleich bel. ;THD; cos phi; f
I/O:
Option:2 Digital Eingänge/ 2Ausgänge Umax:30V DC I:8mA bei 24V DC; Relais
Speicher:
512 MB Flash
Aufzeichnungszeitraum:
sec; min; h; Tage; Monat; Jahr
Kommunikation:
RS485 Modbus; Ethernet 10MBit/s; USB 2.0
elektrischer Anschluss
Versorgungsspannung:
U:75 ÷ 510V DC/ 80 ÷ 350V AC
Versorgungsspannung:
U:10..36V DC/10V ÷ 26V AC
Versorgungsspannung:
U:20 ÷ 75V DC/20 ÷ 50V AC
Leistungsaufnahme:
10VA/5W
Überspannungskategorie:
CAT III/300V
Messbereiche
Nenn-Spannung:
0-850V AC
Überlast dauernd:
1300V AC
Impedanz:
2,7MOhm
Nenn-Strom:
1/5A;
Überstrom:
2X In
Abtastrate:
14,4kHz
PQ Auswertung:
EN5160 ; EN61000-4-30
Umgebungsbedingungen
Temperaturbereich Betrieb:
T:-25°C ÷ 60°C
Temperaturbereich Lager:
T:-40°C ÷ 85°C
Elektromagnetische Verträglichkeit
Abstrahlung:
EN 61000-4-2 ÷ -3 ÷ -4 ÷ -5 ÷ -6 ÷ -11
Einstrahlung:
EN55011 Kl.a EN55022 Kl.A
Schutzart:
IP20
Maße:
105x90x58mm (BxHxT)
