UMD 96 - Fronteinbau
Fließtext

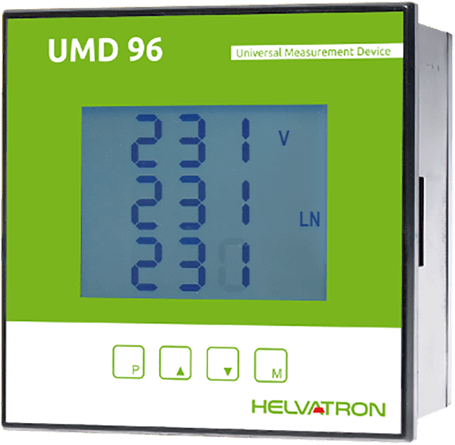

Das UMD 96 ist ein leistungsfähiges Fronttafeleinbaumessgerät* und ersetzt alle Analogmessgeräte. Es misst 3-phasig Strom und Spannung im 6-Quadranten-Betrieb in Klasse 0,2 und damit die Wirkenergie in Klasse 0,5s sowie alle üblichen Netzgrössen, z.B. Oberschwingungen bis zur 50sten Harmonischen. Es kann über Stromwandler mit N/5A und N/1A sowie über Rogowskispulen (333mV) gemessen werden. Es besitzt ein beleuchtetes, grosses und gut ablesbares digitales Display.
Über 4 Funktionstasten wird es komfortabel bedient. Ein PT100 Fühler ist integriert.
Es wird sowohl in 400V Netzen wie auch in 690V Netzen eingesetzt.
Optional kann das UMD 96 auch mit einer Ethernet-Schnittstelle und einem Webserver inkl. Modbus TCP ausgestattet werden. Damit lassen sich SPS- Systeme und Gebäudeleitsysteme
einfach anbinden.
* auch geeignet für die Hutschienenmontage mit Adapter
DIGITALE EIN- UND AUSGÄNGE
Digitale Ein- und Ausgänge
Die digitalen Ein- und Ausgänge bieten vielfältige Funktionen und werden via ENVIS Software über RS485 oder TCP/IP konfiguriert.
Typische Funktionen der Digital I/O‘s sind Grenzwertüberwachung für Strom, Spannung, Wirk- und Blindleistung, S0 Impulsausgang für Wirk- oder Blindenergie oder Tarifumschaltung.
Die Impulsrate pro kWh und kvarh ist einstellbar.
Einsatz
Einsatz
Das UMD 96 ist ein leistungsfähiges Fronttafeleinbaumessgerät und ersetzt alle Analogmessgeräte.
Es wird zur Verbrauchsmessung in NSHV und Unterverteilungen eingesetzt.
Kompatibilität
Kompatibilität
Wir erstellen und aktualisieren unsere Kompatibilitätslisten mit größtmöglicher Sorgfalt. Bitte kontaktierten Sie unseren Support um die Kompatibilität mit bestehenden Anlagen zu überprüfen.
Artikelnummer Bezeichnung
10.05.1000H UMD 96
10.05.1001H UMD 96S mit Modbus RTU / RS485
10.05.1002H UMD 96EL mit Ethernet (Webserver und Modbus TCP)
10.05.1013H UMD 96M mit M-Bus
81.00.9697HHutschienenadapter HA9697 für UMD 96, UMD 97 und UMD 98
Messung
Spannung (ULL;ULN):
U1; U2; U3, UN, U12; U23; U31 Kl.0,2
Strom:
IL1; IL2; IL3 Kl.0,2
Leistung:
Wirk/Blindleistung Import/Export pro Phase L1; L2; L3 ; pro Tarif T1; T2; T3
Wirkleistung:
P1; P2; P3; 3P Import; Export , Gesamt Kl.0,5
Blindleistung:
Q1, Q2, Q3; 3Q Kl.1
Scheinleistung:
S1; S2 ; S3; 3S Kl.1
Harmonische Verzerrungsleistung:
D1; D2; D3;
Leistungsfaktor ;cos phi:
PF1,PF2,PF3; PFN, PF, cos phi1,cos phi2, cos phi3 KL.0,5
Symetrie:
0; +; -
Oberschwingung Spannung:
THDU1; THDU2; THDU3; THDU12; THDU23; THDU31 Kl.2
Oberschwingung Strom:
THDI1; THDI2; THDI3; Kl.2
Harmonische je Ordnung:
1. bis 50. für U/I/ Winkel
Klirrfaktor:
U1fh; U2fh; U3fh; I1fh; I2fh; I3fh;
Frequenz:
f Kl.0,05
Wirkarbeit kWh:
4 Quadranten Messung Import/ Export pro Phase ; pro Tarif; Gesamt Kl. 0,5s
Blindarbeit kvarh:
4 Quadranten Messung Import/ Export pro Phase ; pro Tarif; Gesamt Kl. 0,5s
Flicker:
F1
Datenlogger
Archiv:
Nein
Zählerwertei:
Nein
Spannungseinbrüche:
Nein
Wellenform Recorde:
Nein
Weitere Funktionen
Alarme:
Logik; Grenzwerte für Über/Unter- U; -I; P; Q; S; ungleich bel. ;THD; cos phi; f
I/O:
Option:2 Digital Eingänge/ 2Ausgänge Umax:30V DC I:8mA bei 24V DC; Relais
Speicher:
Nein
Aufzeichnungszeitraum:
Kommunikation:
RS485 Modbus; Ethernet 10MBit/s
elektrischer Anschluss
Versorgungsspannung:
U:75 ÷ 510V DC/ 80 ÷ 350V AC
Versorgungsspannung:
U:10..36V DC/10V ÷ 26V AC
Versorgungsspannung:
U:20 ÷ 75V DC/20 ÷ 50V AC
Leistungsaufnahme:
3VA/3W
Überspannungskategorie:
CAT III/300V
Messbereiche
Nenn-Spannung:
0-620V AC(230V AC); 0-310V AC (100V AC); 0-865V AC (400V)
Überlast dauernd:
1300V AC
Impedanz:
2,7MOhm
Nenn-Strom:
1/5A; 100mA; 0-330mV
Überstrom:
1,2X In
Abtastrate:
6,4kHz
PQ Auswertung:
EN5160 ; EN61000-4-30
Umgebungsbedingungen
Temperaturbereich Betrieb:
T:-25°C ÷ 60°C
Temperaturbereich Lager:
T:-40°C ÷ 85°C
Elektromagnetische Verträglichkeit
Abstrahlung:
EN 61000-4-2 ÷ -3 ÷ -4 ÷ -5 ÷ -6 ÷ -11
Einstrahlung:
EN55011 Kl.a EN55022 Kl.A
Schutzart:
IP54
Maße:
96x96mm (BxH)
