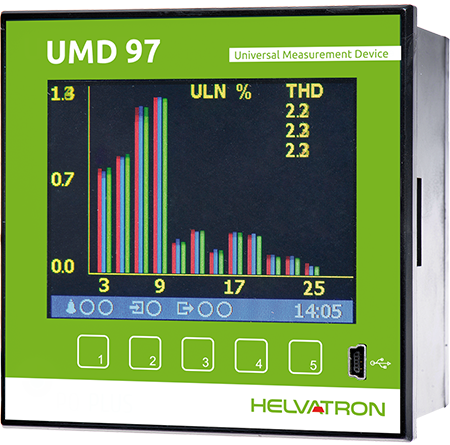

UMD 97 Front-Einbaumessgerät 96x96

Fließtext

Das UMD 97 ist ein leistungsfähiges Fronttafeleinbaumessgerät* und ersetzt alle Analogmessgeräte. Es misst 3-phasig Strom und Spannung im 6-Quadranten-Betrieb in Klasse 0,2 und damit die Wirkenergie in Klasse 0,5s sowie alle üblichen Netzgrössen, z.B. Oberschwingungen bis zur 50sten Harmonischen. Es kann über Stromwandler mit N/5A und N/1A sowie über Rogowskispulen (333mV) angeschlossen werden.

Es bildet die Netzqualität nach ISO 50160, EN 61000-4-30, EN 61557-12, EN 62053-22 ab und besitzt ein brillantes grosses Farb-Grafik-Display. Über 5 Funktionstasten wird das UMD 97 komfortabel bedient.
Ein PT100 Fühler ist integriert. Es kann sowohl in 400V, 690V als auch in IT Netzen eingesetzt werden und verfügt über einen grossen 512MB Speicher. Über die Ethernet-Schnittstelle und den frontseitigen Mini-USB-Anschluss kann auf das Gerät zugegriffen werden. Damit sind auch Internetprotokolle wie z.B. Modbus TCP einlesbar und es lassen sich SPS- und Gebäudeleitsysteme einfach anbinden.

Digitale Ein/Ausgänge und eine serielle RS485-Schnittstelle mit Modbus RTU sind ebenfalls integriert.

Zur Netzanalyse kann das Messgerät um die Firmware-Module PQ S und PQ GO erweitert werden.
* auch geeignet für die Hutschienenmontage mit Adapter

DIGITALE EIN- UND AUSGÄNGE

Digitale Ein- und Ausgänge

Die digitalen Ein- und Ausgänge bieten vielfältige Funktionen und werden via ENVIS Software über RS485 oder TCP/IP konfiguriert.

Typische Funktionen der Digital I/O‘s sind Grenzwertüberwachung für Strom, Spannung, Wirk- und Blindleistung, S0 Impulsausgang für Wirk- oder Blindenergie oder Tarifumschaltung.
Die Impulsrate pro kWh und kvarh ist einstellbar.

Einsatz

Einsatz

Das Gerät wird zur Netzqualitätsmessung und Verbrauchsmessung NSHV und Unterverteilungen eingesetzt.

Kompatibilität

Kompatibilität

Wir erstellen und aktualisieren unsere Kompatibilitätslisten mit grösstmöglicher Sorgfalt. Bitte kontaktierten Sie unseren Support um die Kompatibilität mit bestehenden Anlagen zu überprüfen.

Artikelnummer Bezeichnung

11.06.1107H UMD 97EL mit Ethernet (Webserver + Modbus TCP)

81.00.9697H Hutschienenadapter HA9697 für UMD 96, UMD 97 und UMD 98



Softwaremodul

Artikelnummer Bezeichnung

52.21.1340H PQ S - DIN EN 50160

53.21.1340H PQ GO - Oszilloskop Funktion

54.21.1340H PQ RCS - Rundsteuersignale
