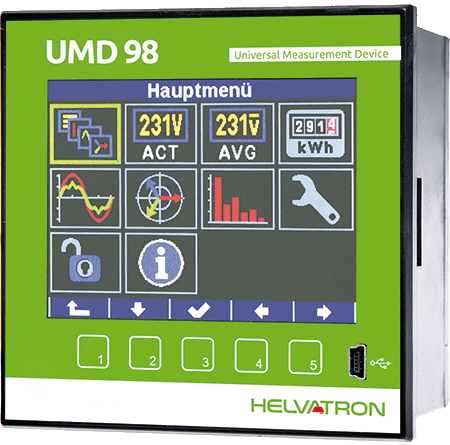

Das UMD 98 ist ein hochleistungsfähiges Fronttafeleinbaumessgerät und ersetzt alle Analogmessgeräte. Es misst 3/4-phasig Strom und Spannung im 4-Quadrantenbetrieb in Klasse 0,2 und damit die Arbeit in Klasse 0,5s sowie alle üblichen Netzgrößen, z.B. Oberschwingungen bis zur 50. Harmonischen. Das Gerät wird über Stromwandler mit N/5 Aund N/1 A angeschlossen.
Es bildet die Netzqualität nach EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 ab.
Es besitzt ein brillantes großes Farb-Grafik-Display. Über 5 Funktionstasten wird das UMD 98 komfortabel bedient. Es besitzt zwei Analogeingänge zur RCM Messung. Es kann in 230/400 V TN-S Netzen eingesetzt werden. Es verfügt über einen großen 512 MB Speicher und einen integrierten Webserver.
Über die Ethernet-Schnittstelle (mit 5 Ports) und den frontseitigen Mini-USB-Anschluss kann auf das Gerät zugegriff en werden. Damit sind auch Internetprotokolle einlesbar und es lassen sich SPS- und Gebäudeleitsysteme einfach anbinden. Digitale Ein/Ausgänge und eine serielle RS485-Schnittstelle sind ebenfalls integriert. Zur Netzanalyse kann das Messgerät um die Firmware-Module PQ S und GO erweitert werden. Mit der Software ENVIS wird das Gerät parametriert bzw. visualisiert. Die CPU arbeitet mit 25,6 kHz.
* auch geeignet für die Hutschienenmontage mit Adapter.
