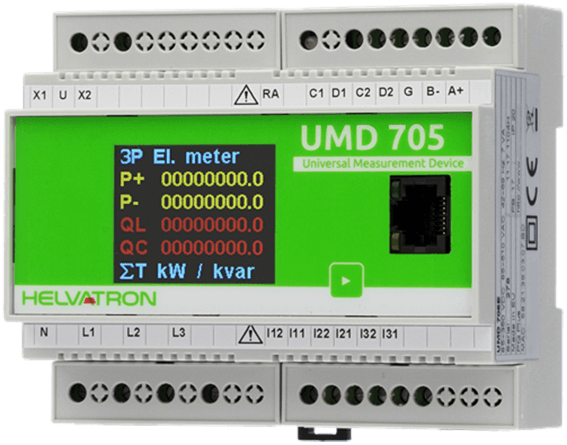

Das UMD 705 ist ein kompaktes Netzqualitätsmessgerät mit Datenlogger zur Montage auf der DIN Hutschiene. Es misst 4-phasig Strom und Spannung mit bis zu 3 Tarifen im 6-Quadranten-Betrieb und die Arbeit in Klasse 0,2s, sowie alle üblichen Netzgrössen, z.B. Oberschwingungen bis zur 50sten Harmonischen. Es bildet optional die Netzqualität nach ISO 50160, EN 61000-4-30, EN 61000-4-30, EN 61557-12 mit dem PQ S Firmware-Modul ab. Es besitzt einen grossen 512MB Speicher.
Über die Ethernet-Schnittstelle kann auf das Gerät zugegriffen, und über den dazugehörigen Webserver Live-Messwerte über den Webbrowser betrachtet werden. Damit sind auch Internetprotokolle einlesbar und es lassen sich SPS- und Gebäudeleitsysteme einfach anbinden.
DIGITALE EIN- UND AUSGÄNGE
Digitale Ein- und Ausgänge
Digitale Ein/Ausgänge und eine serielle RS485-Schnittstelle sind integriert. Das UMD 705 kann auch als Modbus-Master zum Anbinden von bis zu 31 Modbus Slaves in Netzwerkstrukturen genutzt werden.
Mit dem optionalen Firmware-Modul PQ Go werden Oszilloskopfunktionen für Strom und Spannung aktiviert und Triggersignale für Grenzwertereignisse eingestellt. Die digitalen Ein- und Ausgänge bieten vielfältige Funktionen und werden via ENVIS Software über RS485 oder TCP/IP konfiguriert. Typische Funktionen der Digital I/O‘s sind Grenzwertüberwachung für Strom, Spannung, Wirk- und Blindleistung, S0 Impulsausgang für Wirk oder Blindenergie oder Tarifumschaltung. Die Impulsrate pro kWh und kvarh ist einstellbar.
Einsatz
Einsatz
Das UMD 705 ist ein leistungsfähiger Netzqualitätsanalysator als Hutschienenmessgerät mit Netzwerkanschluss. Es wird in der Gebäudeautomation zur Überwachung der Infrastruktur eingesetzt.
Kompatibilität
Kompatibilität
Wir erstellen und aktualisieren unsere Kompatibilitätslisten mit grösstmöglicher Sorgfalt. Bitte kontaktierten Sie unseren Support um die Kompatibilität mit bestehenden Anlagen zu überprüfen.
11.17.1104HUMD 705E mit RS485, Ethernet und Modbus-Master Funktion
11.17.1105HUMD 705CBM mit RS485, Modbus RTU
Softwaremodul
Artikelnummer Bezeichnung52.21.1340H PQ S - DIN EN 50160
53.21.1340H PQ GO - Oszilloskop Funktion
Messung
Spannung (ULL;ULN):
U1; U2; U3, UN, U12; U23; U31 Kl.0,2
Strom:
IL1; IL2; IL3 Kl.0,5
Leistung:
Wirk/Blindleistung Import/Export pro Phase L1; L2; L3 ; pro Tarif T1; T2; T3
Wirkleistung:
P1; P2; P3; PN; 3P Import; Export Kl.1
Blindleistung:
Q1, Q2, Q3; QN; 3Q Kl.1
Scheinleistung:
S1; S2 ; S3; SN; 3S Kl.1
Harmonische Verzerrungsleistung:
D1; D2; D3; DN
Leistungsfaktor ;cos phi:
PF1,PF2,PF3; PFN, PF, cos phi1,cos phi2, cos phi3 KL.0,5
Symetrie:
0; +; -
Oberschwingung Spannung:
THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 Kl.2
Oberschwingung Strom:
THDI1; THDI2; THDI3; THDIN; Kl.2
Harmonische je Ordnung:
1. bis 50. für U/I/ Winkel
Klirrfaktor:
U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh;
Frequenz:
f Kl.0,05
Wirkarbeit kWh:
4 Quadranten Messung Import/ Export pro Phase ; pro Tarif; Gesamt Kl. 0,5s
Blindarbeit kvarh:
4 Quadranten Messung Import/ Export pro Phase ; pro Tarif; Gesamt Kl. 2
Flicker:
F1
Datenlogger
Archiv:
ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; Status I/O
Zählerwertei:
Wirk/Blindleistung Import/Export pro Phase L1; L2; L3 ; pro Tarif T1; T2; T3
Spannungseinbrüche:
Option Firmware PQ
Wellenform Recorde:
Option General Oscilogram
Weitere Funktionen
Alarme:
Logik; Grenzwerte für Über/Unter- U; -I; P; Q; S; ungleich bel. ;THD; cos phi; f
I/O:
Option:2 Digital Eingänge/ 2Ausgänge Umax:30V DC I:8mA bei 24V DC; Relais
Speicher:
512 MB Flash
Aufzeichnungszeitraum:
sec; min; h; Tage; Monat; Jahr
Kommunikation:
RS485 Modbus; Ethernet 10MBit/s; USB 2.0 Option M-Bus
elektrischer Anschluss
Versorgungsspannung:
U:75 ÷ 510V DC/ 80 ÷ 350V AC
Versorgungsspannung:
U:10..36V DC/10V ÷ 26V AC
Versorgungsspannung:
U:20 ÷ 75V DC/20 ÷ 50V AC
Leistungsaufnahme:
7VA/3W
Überspannungskategorie:
CAT III/300V
Messbereiche
Nenn-Spannung:
0-500V AC
Überlast dauernd:
1300V AC
Impedanz:
2,7MOhm
Nenn-Strom:
1/5A; 100mA
Überstrom:
1,2X In
Abtastrate:
6,4kHz
PQ Auswertung:
EN5160 ; EN61000-4-30
Umgebungsbedingungen
Temperaturbereich Betrieb:
T:-25°C ÷ 60°C
Temperaturbereich Lager:
T:-40°C ÷ 85°C
Elektromagnetische Verträglichkeit
Abstrahlung:
EN 61000-4-2 ÷ -3 ÷ -4 ÷ -5 ÷ -6 ÷ -11
Einstrahlung:
EN55011 Kl.a EN55022 Kl.A
Schutzart:
IP20
Maße:
105x90x58mm (BxH)
Kommunikation:
PQ S; GO; RCS; ModbusMaster
optionlae Firmware Module:
PQ S; GO; RCS; ModbusMaster
